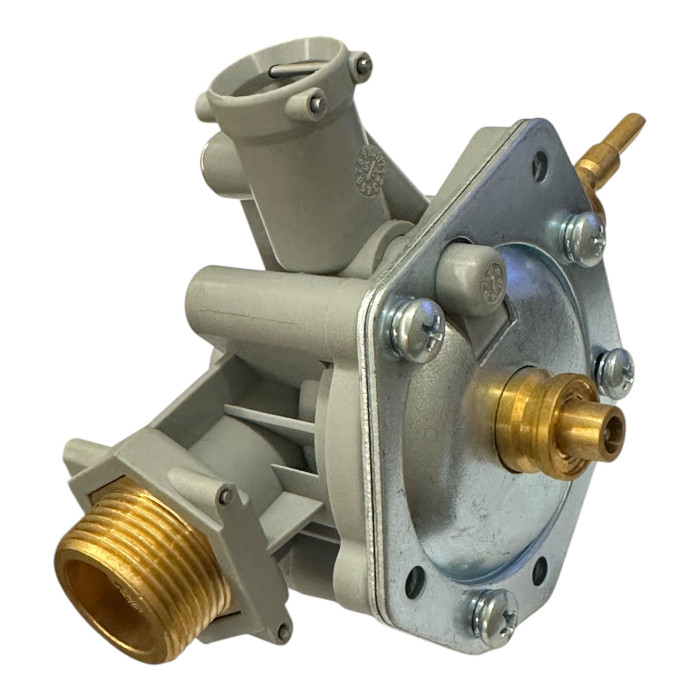

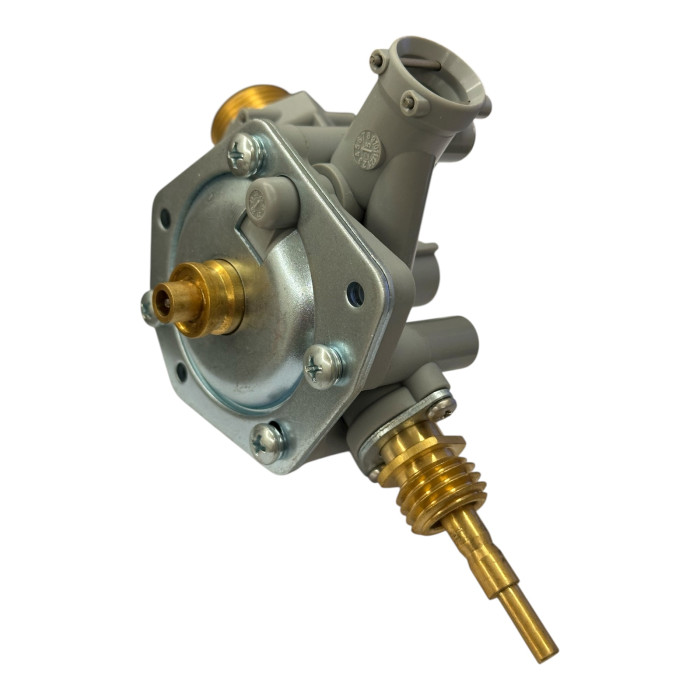

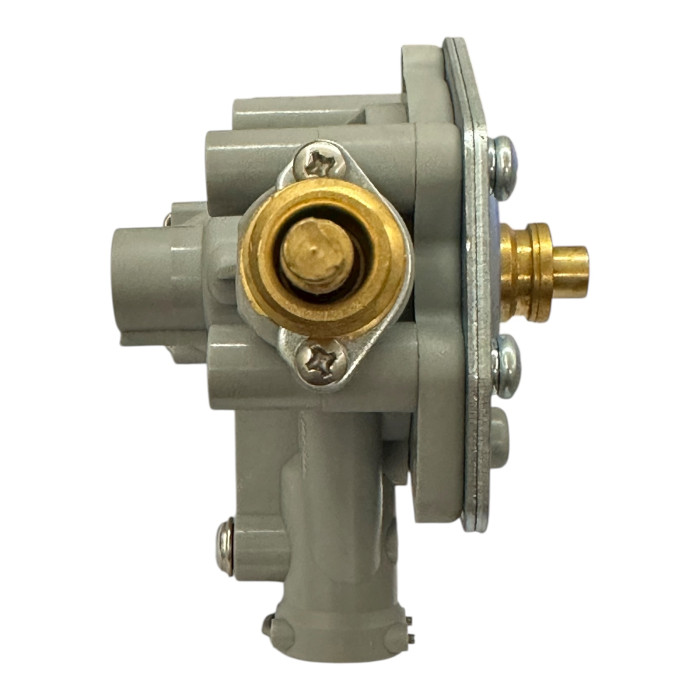

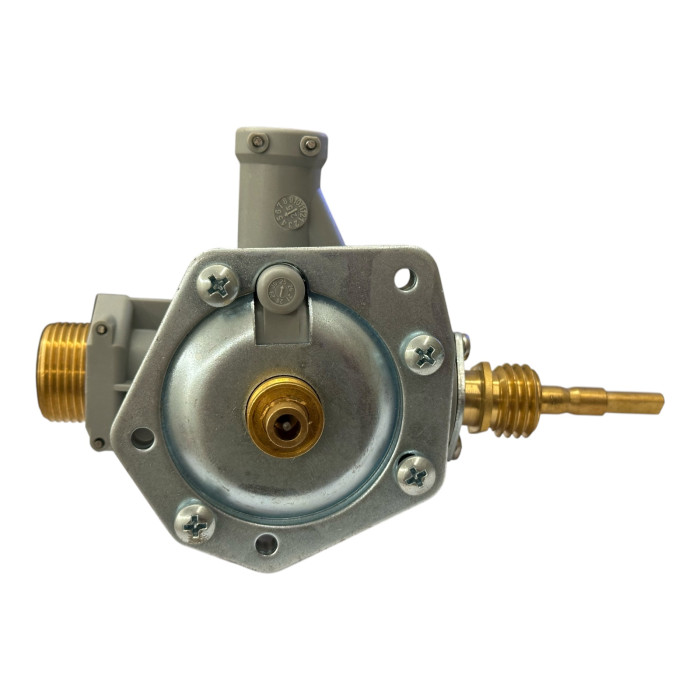

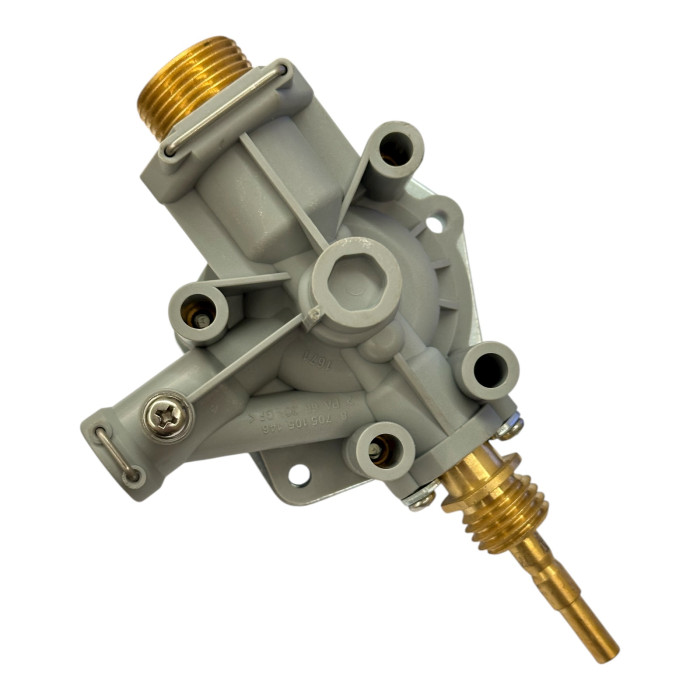

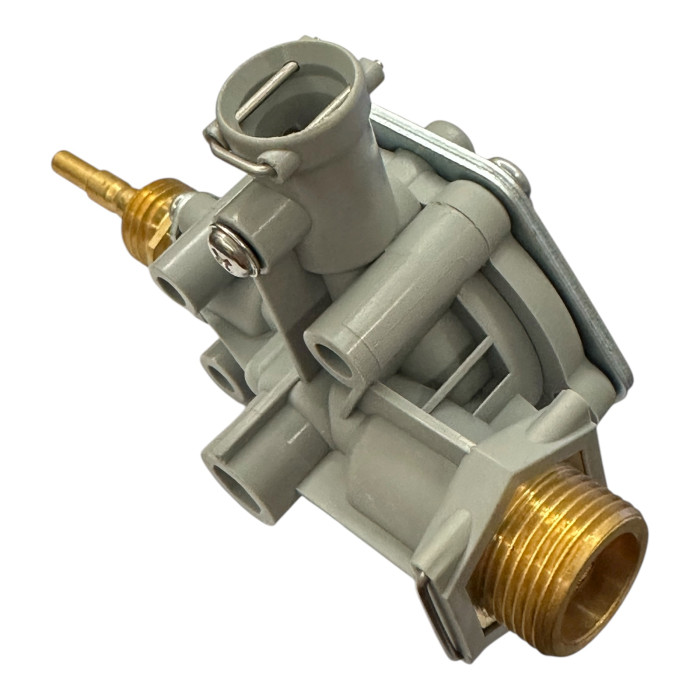

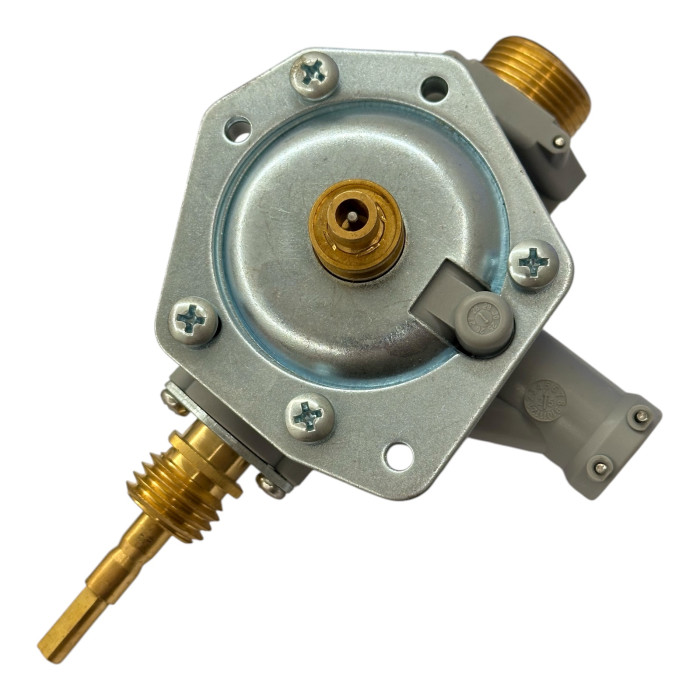

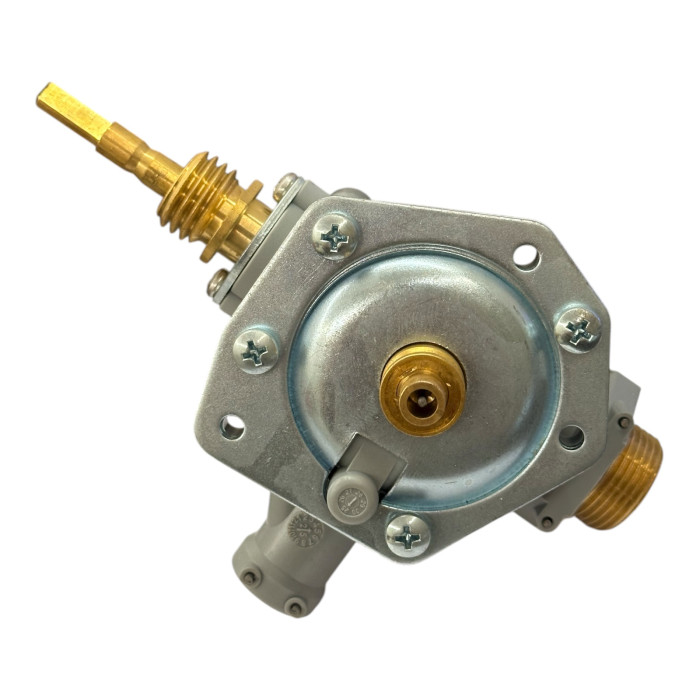

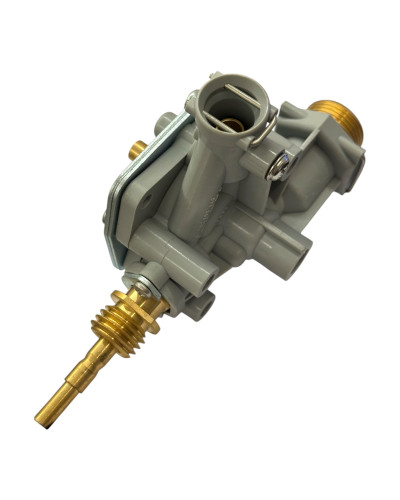

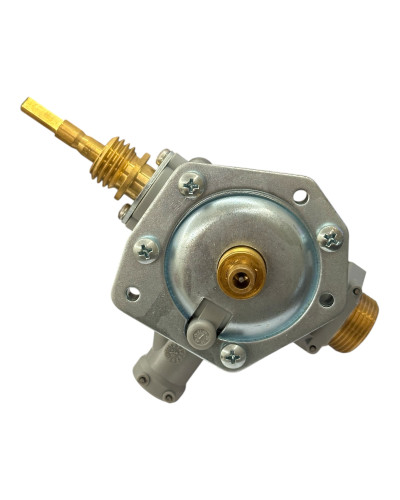

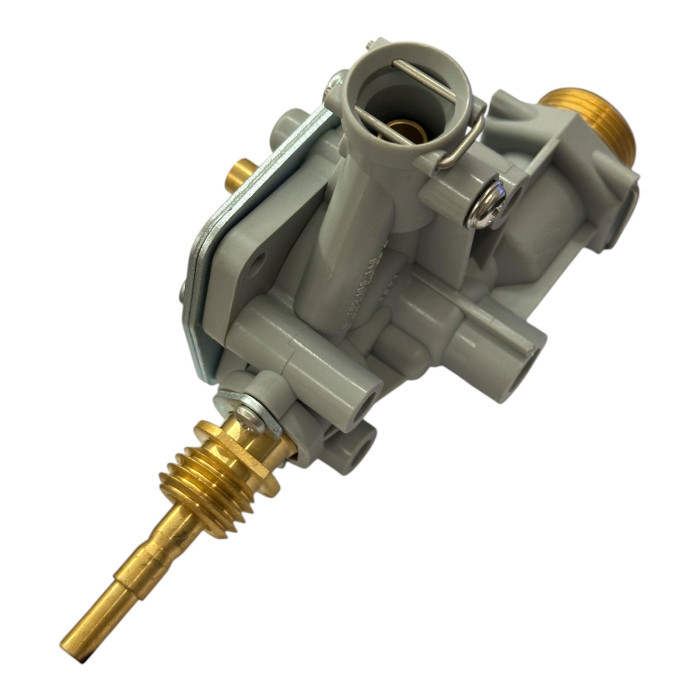

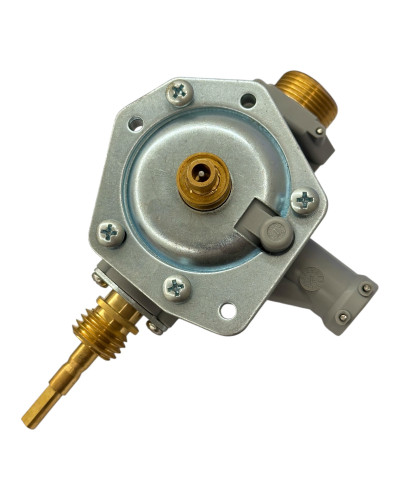

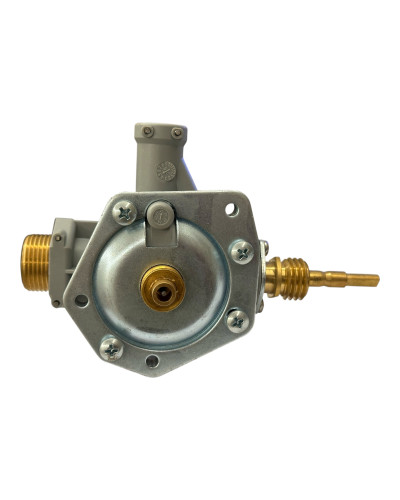

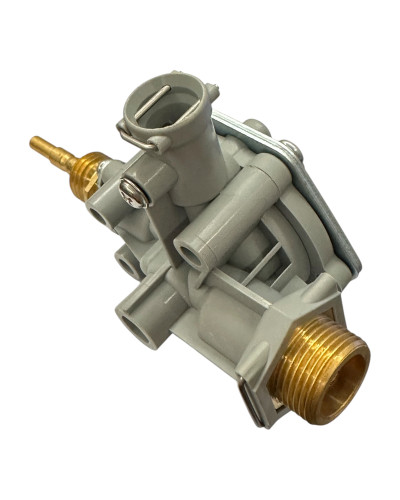

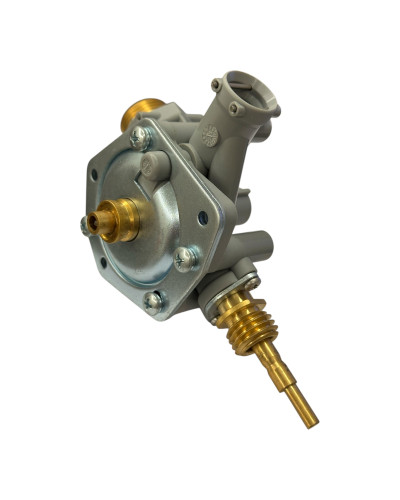

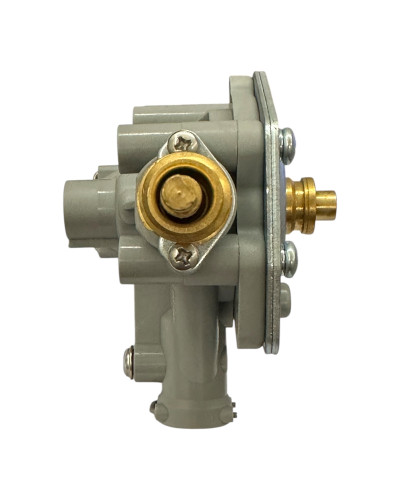

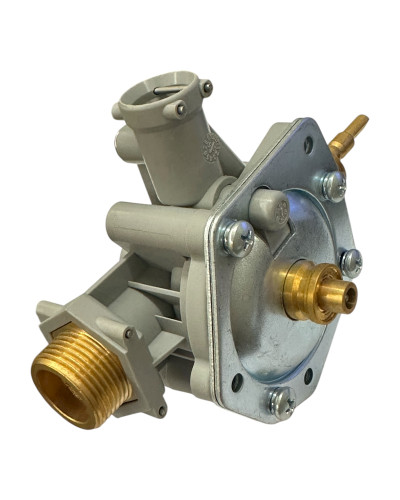

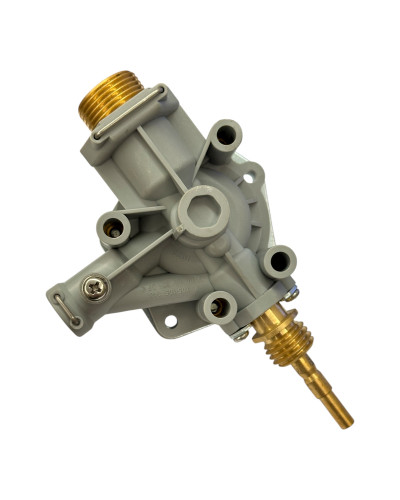

Водяной блок для газовой колонки Junkers, Bosch, WR275-1 KD1

Описание Водяной блок для газовой колонки Junkers, Bosch, WR275-1 KD1

Водяной блок для газовой колонки Bosch, Junkers, WR275-1 KD1

 • подключение к системе - штуцер с резьбой 3/4"
 • размеры вала регулятора расхода воды - длина 35 мм (от резьбы), Ø 6 мм (с учетом личинки 6х5 мм)
 • втулка водяного узла - Ø 9-17 мм (внешний), Ø паза - 14,4 мм, отверстие со штоком Ø 5,8 мм
 • отверстие выхода воды - Ø 16,8 мм

Водяной блок – это один из ключевых исполнительных узлов любой газовой колонки, что обеспечивает ее автоматическое
включение, выключение и контроль потока воды. Он является коммутатором, который превращает изменение давления воды в
команду для газового пальника.

Работа водяного блока основана на чувствительном механизме, который реагирует на разницу давления:
 - кран закрыт: вода в водяном блоке находится под статическим давлением системы. Мембрана занимает
   нейтральное положение, а газовый клапан, связанный с ней, закрыт;
 - кран открытый: давление воды с одной стороны мембраны падает, а с другой остается высоким (или наоборот,
   в зависимости от конструкции);
 - движение мембраны: разница давления заставляет эластичную мембрану прогибаться;
 - команда для газа: движение мембраны передается на шток (или микропереключатель), который открывает газовый клапан
   (газовый блок);
 - зажигание: газ подается на горелку, происходит зажигание, и колонка начинает нагревать воду.
 - отключение: когда вы закрываете кран, давление выравнивается, мембрана поворачивается в исходное положение, шток
   отпускает газовый клапан, и горелка отключается.

Основные функции, которые выполняет водяной блок:
 - автоматический запуск / остановка подачи газа;
 - контроль потока воды.
